H型鳍片生产线

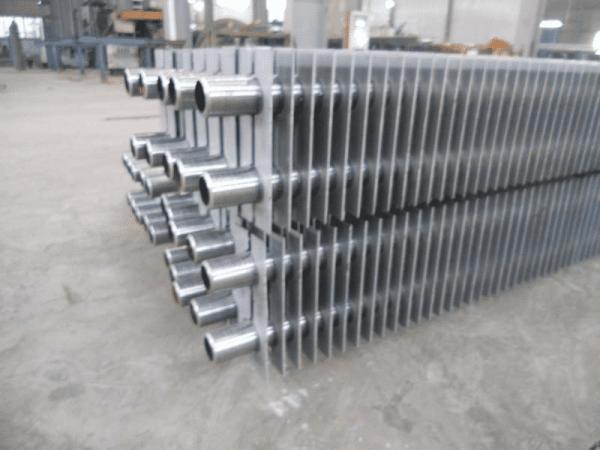

H型鳍片管焊机用于生产锅炉省煤器等中的传热元件，采用电阻凸焊把鳍片焊在管子上。
设备特点：
　　高度自动化，整机只需一人操作，长期工作稳定，焊接质量高。
设备组成：

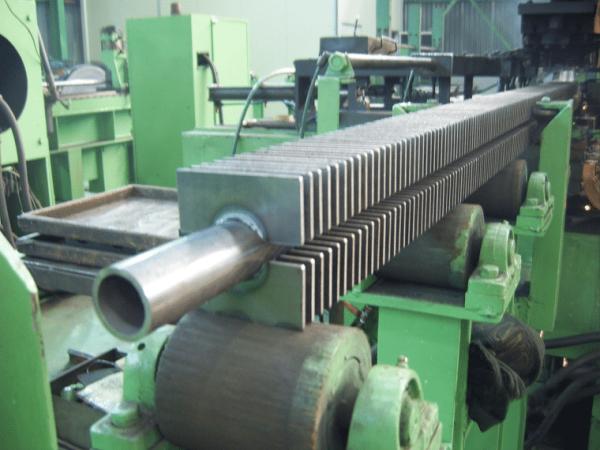

　　H型鳍片管焊机由鳍片管焊机主体，焊接变压器及其控制系统、管子定长输送装置、前后料架、整机控制系统及冷却系统等部分组成。
1　鳍片管焊机主体
　　包括鳍片自动下料料仓，电极及其夹紧加压机构、机架。冲剪成型的鳍片由人工码放入料仓内，由气缸及传感器实现自动上料。电极夹紧机构是电阻焊机关键部位，两侧电极上带接料、气动定位机构。并由各自气缸向心推动实现两侧鳍片与管子的焊接，电极采用水冷方式。
2　焊接变压器及其控制系统
　　功能齐全，性能可靠，可设置预热、预压、焊接衰减等焊接程序及参数以满足焊接工艺的需要，焊接质量好，并可存储10套规范参数供调用。
3　管子输送装置
　　包括前后料架及管子定长输送装置。由一台交流伺服电机驱动，带动管子按设定的节距与焊接，同步精确地做步进运动。
4　整机控制系统
　　根据不同的管径、鳍片尺寸及节距，可以预置焊接程序和参数，所有焊接程序及参数可以在触摸屏上预置。焊接过程可实现自动化，也可进行点动操作。通过规范参数设定，尽可能减少飞溅。
参数：
