1. 设备用途

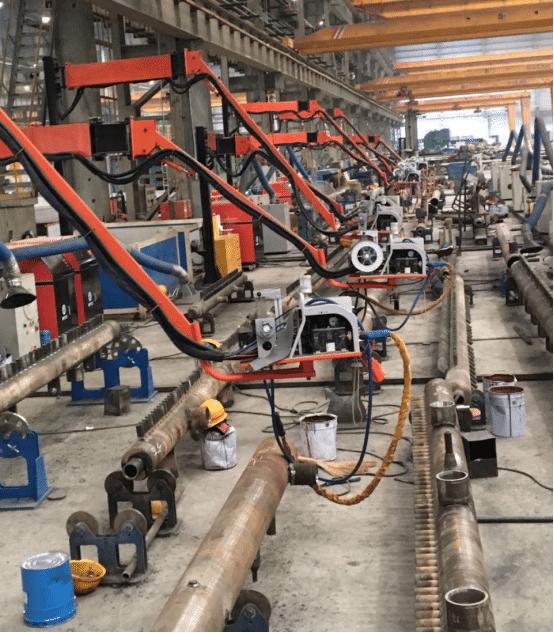

该设备主要用于锅炉、压力容器、石油、石化、造船等行业中正交型小管座及类似零件的外角焊缝自动焊接，不受小管座长度和形状的限制，尤其适用于节距较小的密集小管座工件。根据客户要求，可采用实芯焊丝气体保护焊（GMAW）、药芯焊丝气体保护焊（FCAW）或者自动埋弧焊（SAW）工艺。
2. 设备特点
Ø 对小管座进行打底、压宽、盖面焊接并最终形成完整的外角焊缝；

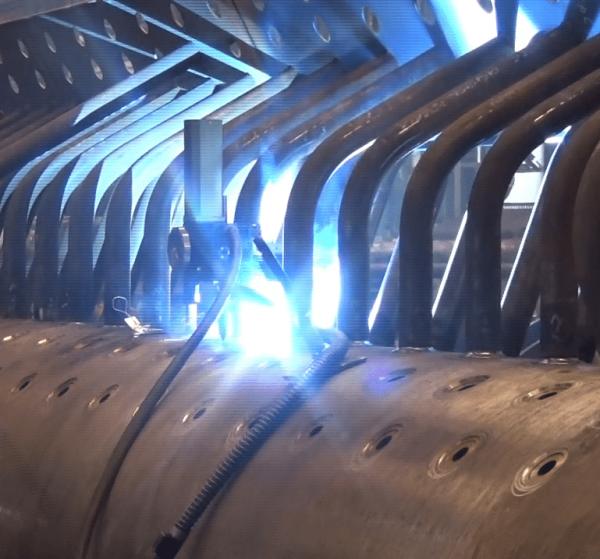

Ø 不受小管座长度和形状的限制，特别适用于密集的长管座和顶部带弯头的长管座外角焊缝焊接；
Ø 焊接工艺多样，根据客户要求可以采用GMAW、FCAW或SAW焊接方法并配备相应焊接电源；
Ø 利用管子外壁定位，在焊枪旋转焊接时实现焊枪电缆缠绕管子一周（≥400°）进行连续送丝；

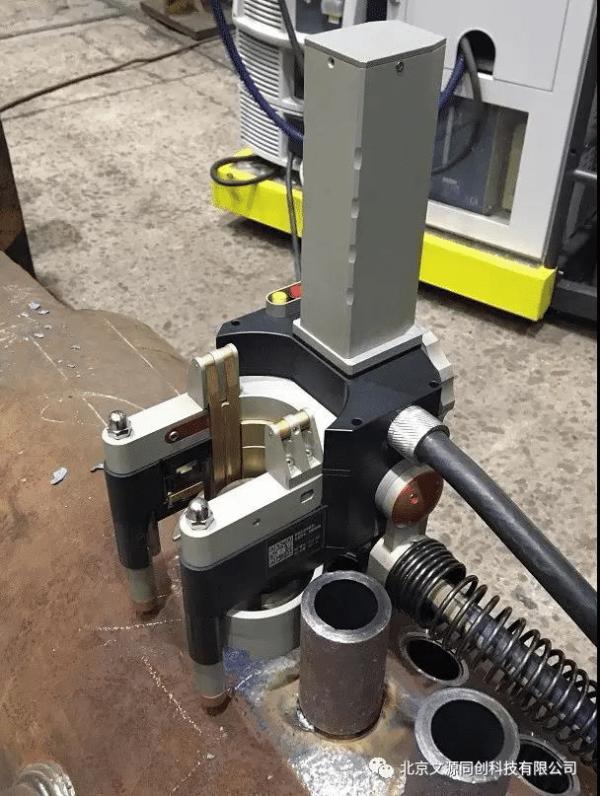

Ø 手持式焊接机头，机动灵活、操作简便、快捷；
Ø 具有工艺参数管理员功能，参数可复制，统一管理，防止异常设定；
Ø 提高焊接质量、效率，降低劳动强度，改善生产环境；
Ø 对小管座坡口的加工和装配精度要求不高，应用领域广泛，特别适合于比较粗放的焊接制造行业；
Ø 机头耐温性强，可在工件预热250℃高温下长期稳定运行；
3. 产品规格
| 序号 | 内 容 | 技术参数 |
| 1 | 送丝速度m/min | 0.4-22m/min |
| 2 | 回转速度r/min | 100-1500mm/min |
| 3 | 集箱外径mm | ＞190mm |
| 4 | 管子外径mm | 32～60mm |
| 5 | 管座直段长度 | ＞80mm |
| 6 | 管接头中心距 | ≥95mm（65+D/2） |
| 7 | 管接头净截距 | ≥35mm（65-D/2） |
| 8 | 适合坡口形式 | 钝边≥2.5mm不需封底焊 |
| 9 | 主机重量 | 4kg |
